Hangzhou Evershine Tire Import & Export Co., Ltd. es uno de los principales fabricantes y proveedores de válvulas solenoides neumáticas de 24 V CC en China. Con abundante experiencia, estamos comprometidos a proporcionar componentes neumáticos de alta calidad a clientes globales. Bienvenido a la válvula solenoide neumática de 24 V CC hecha a medida al por mayor de nuestra fábrica. Además, el servicio OEM está disponible.
La serie 4V con bobina de 24V DC es lo que llamamos válvula solenoide neumática para sistemas de control de bajo-voltaje. Proporciona el mismo control direccional confiable que nuestras válvulas estándar, pero con un solenoide de 24 VCC que se integra perfectamente con PLC, controladores industriales y sistemas respaldados por baterías-. Conéctelo a su suministro de 24 V, aplique la señal y deje que haga su trabajo: dirigir el aire exactamente hacia donde necesita ir, cuando necesita ir allí.
Una vez instalado y conectado a su sistema de control, apenas tendrá que pensar en ello. La bobina de baja-potencia consume solo de 2,8 W a 3,0 W (según la serie), lo que mantiene el gabinete de control fresco y los costos de energía bajos. La protección IP65 mantiene fuera el polvo y la humedad. Sin problemas de conversión de voltaje. Sin bobinas de sobrecalentamiento. Sin problemas de compatibilidad.
Disponible en múltiples configuraciones para satisfacer sus necesidades de control:

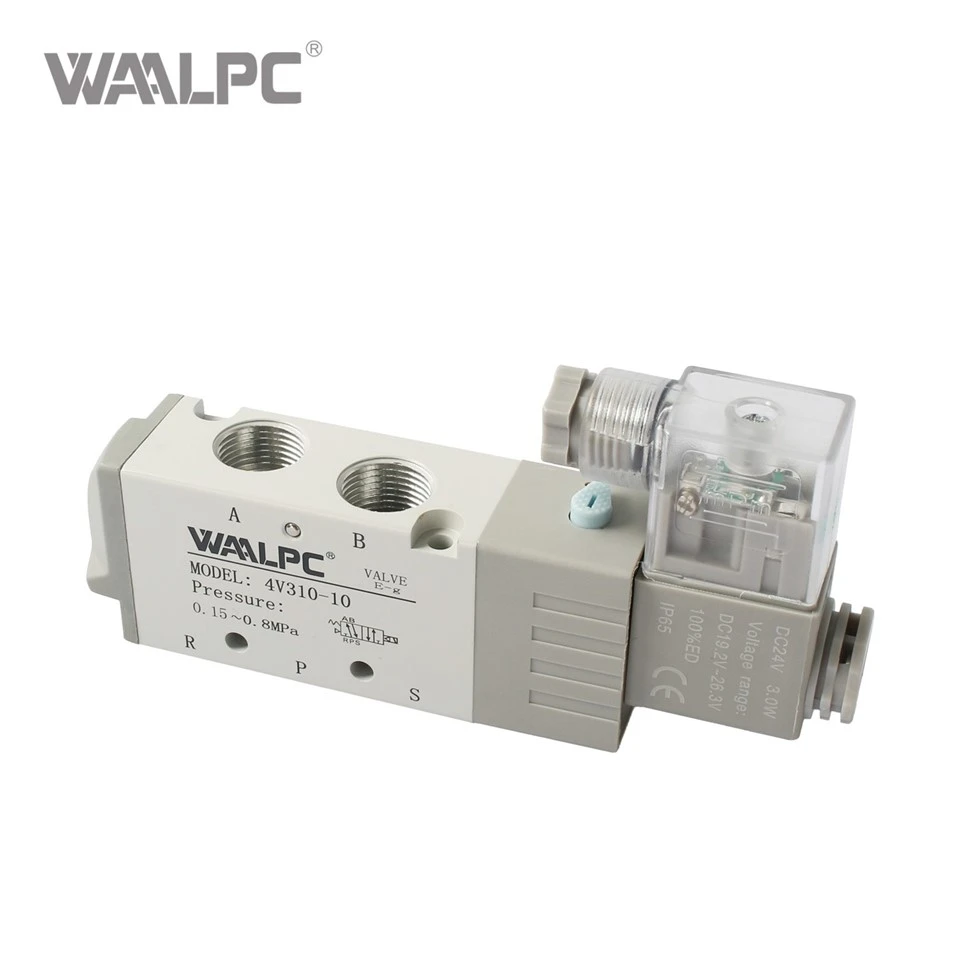

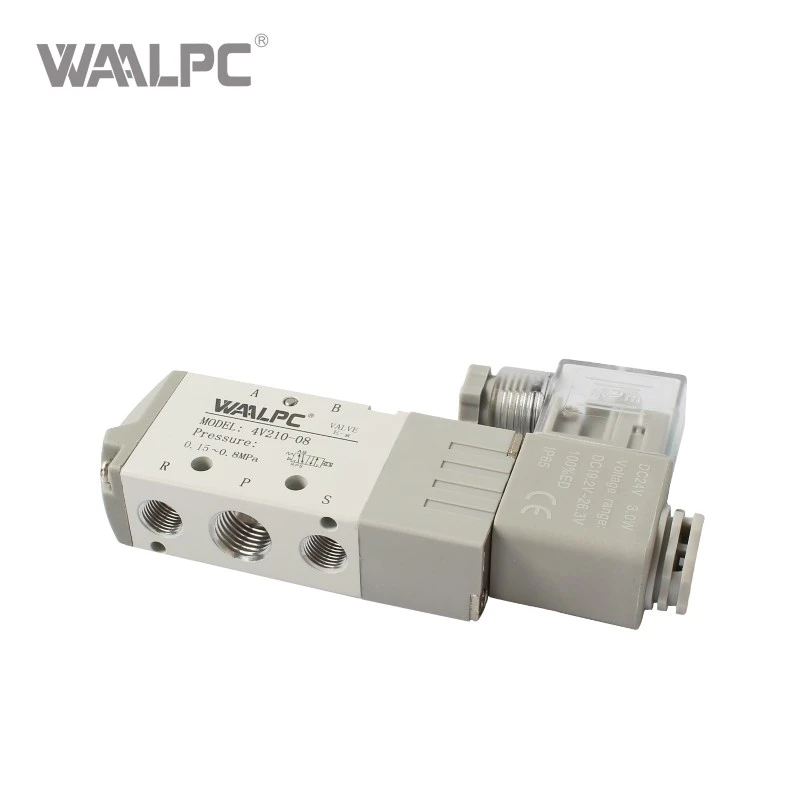

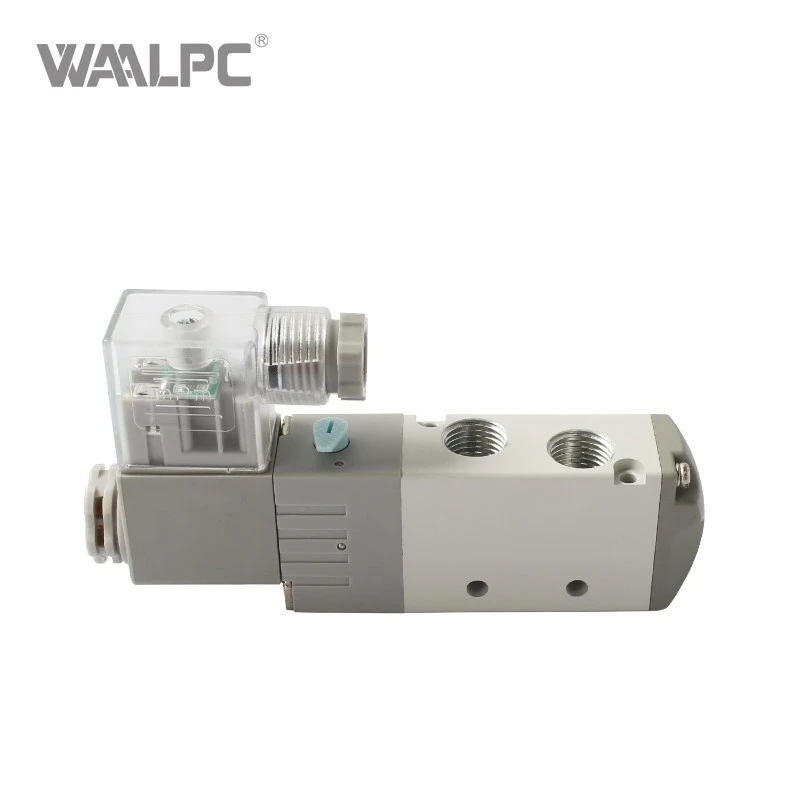

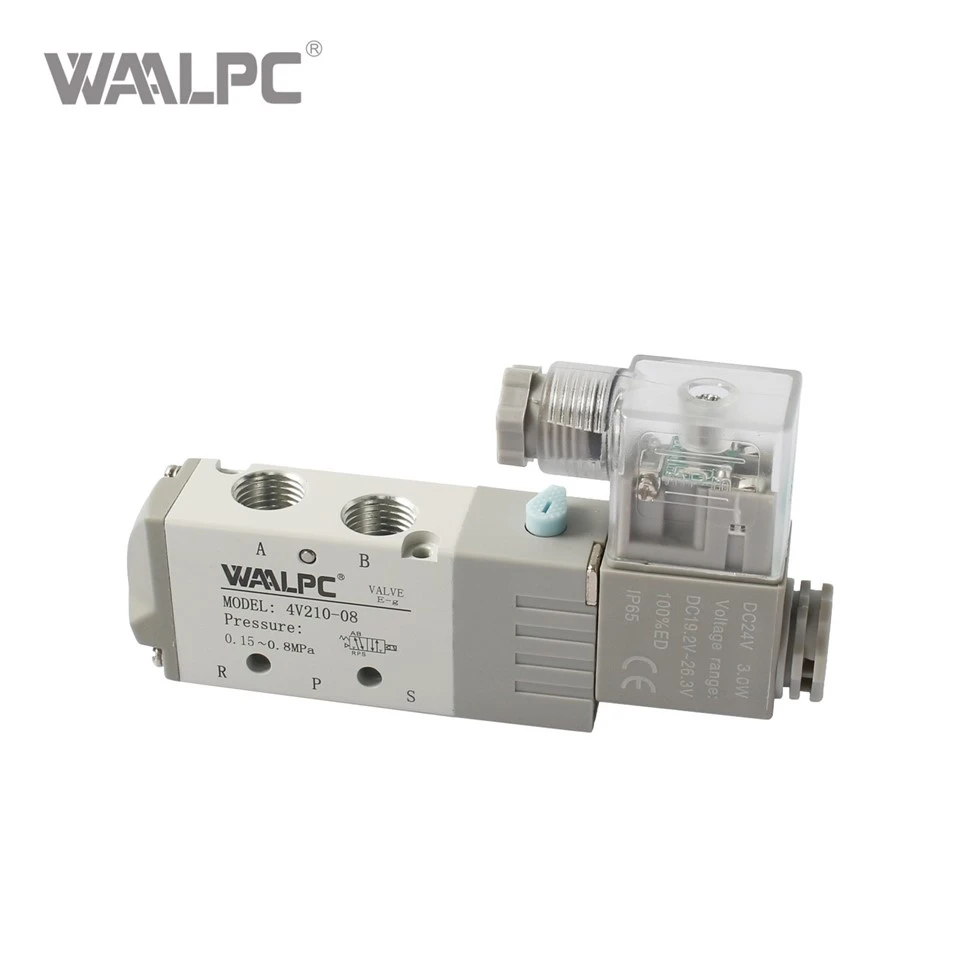

Bobina simple de 5/2 vías(4V110 / 4V210 / 4V310 / 4V410) – retorno por resorte, ideal para aplicaciones simples de extensión/retracción

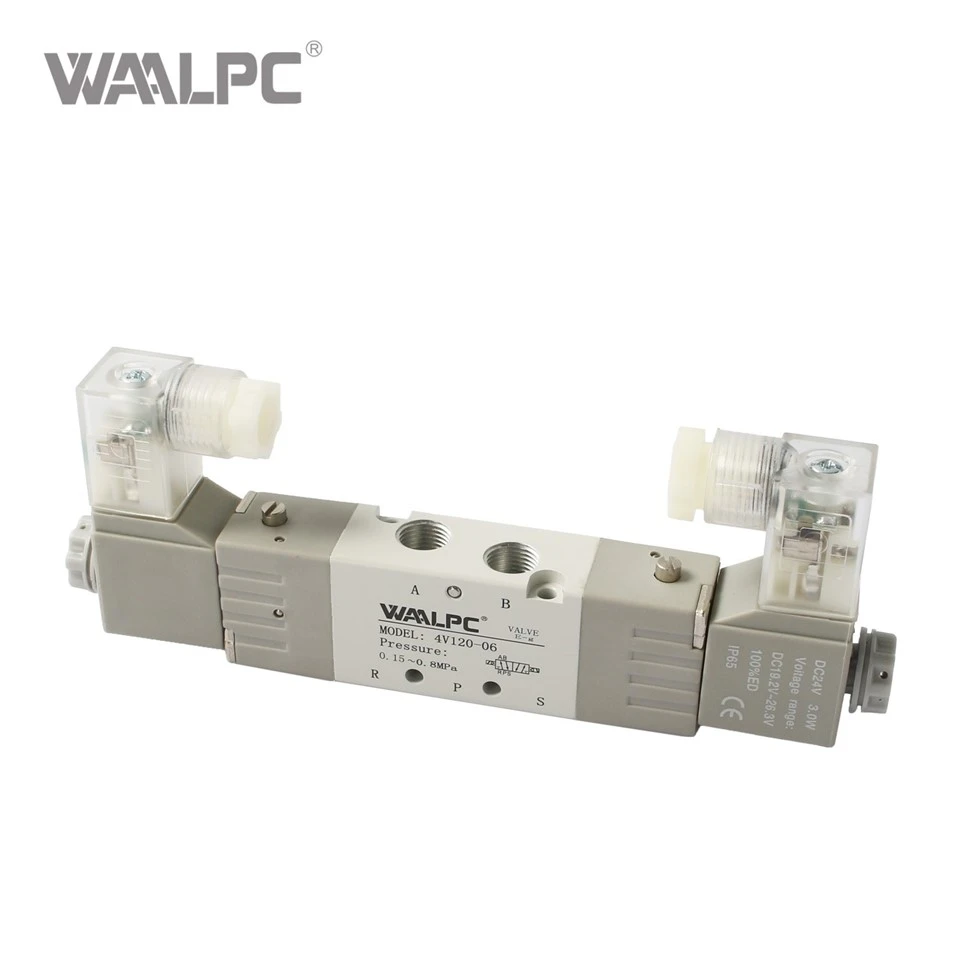

Bobina doble de 5/2 vías(4V120 / 4V220 / 4V320 / 4V420) – con función de memoria, conserva la posición después de un corte de energía

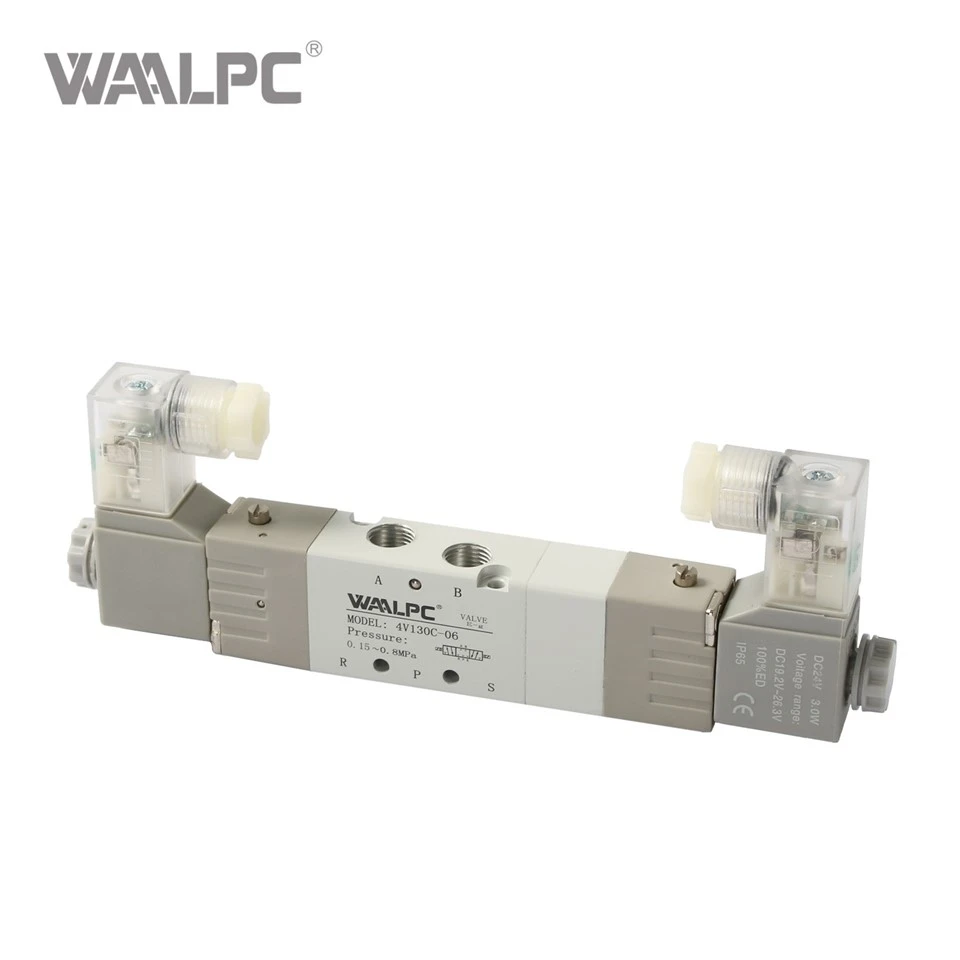

Bobina doble de 5/3 vías(4V130C/E/P / 4V230C/E/P / 4V330C/E/P / 4V430C/E/P) – tres opciones de posición central: cerrado, escape o presión
Introducción del producto
Válvula Solenoide Neumática 24Vdc - Serie 4V Válvula de Control Direccional de 24 Voltiosestá diseñado para resolver un problema muy real que vemos todo el tiempo en los paneles de control modernos: la necesidad de un control neumático confiable y de bajo-voltaje que se integre fácilmente con los sistemas de automatización actuales.
La serie de 4V con bobina de 24V CC aborda esto de frente-. Toma su señal de control de 24 VCC y la convierte en acción neumática precisa, cambiando los carretes con velocidad y confiabilidad para dirigir el aire comprimido al puerto correcto. Hemos mantenido el diseño simple y resistente: cuerpo de aleación de aluminio, operación piloto interna y una bobina de 24 V CC que consume una energía mínima. La protección IP65 lo mantiene funcionando de manera confiable en entornos industriales exigentes.
Ya sea que esté construyendo un nuevo panel de control, actualizando un sistema existente o integrándolo con un PLC, esta válvula solenoide neumática de 24 V CC le brinda una cosa menos de qué preocuparse. Conéctelo a su suministro de 24 V, envíe la señal y déjelo cambiar: esa es la idea.
¿Qué hay dentro de la caja?
La válvula solenoide neumática de 24 V CC de la serie 4 V viene con una bobina solenoide de 24 V CC que consume solo de 2,8 W a 3,0 W de potencia, lo que mantiene el sistema de control eficiente y los componentes frescos. El cuerpo de aleación de aluminio es liviano pero duradero y resiste años de uso industrial. Internamente, utiliza un diseño de carrete deslizante con tecnología de sellado especial, que ofrece cero fugas y una respuesta sensible.
Elija entre tres tipos de válvulas:
Bobina simple de 5/2 vías: Retorno por resorte, regresa a su posición original cuando se corta la energía; perfecto para cilindros-de acción simple o aplicaciones simples-de acción doble
Bobina doble de 5/2 vías: Función de memoria: permanece en posición incluso después de una pérdida de energía, ideal para aplicaciones que requieren retención de posición
Bobina doble de 5/3 vías: Tres funciones de posición central: C (cerrado), E (escape) o P (presión), que le brindan un control preciso de la posición media-para cilindros de doble-acción.
Los tamaños de puerto varían desde G1/8 hasta G1/2 en toda la serie, con áreas seccionales efectivas desde 8,6 mm² hasta 50 mm². La bobina de 24 VCC acepta una variación de voltaje de ±10 %, lo que le brinda flexibilidad en el diseño de su sistema de control.
Por qué se destaca
Lo que escuchamos de nuestros clientes una y otra vez es lo mucho que aprecian el bajo consumo de energía de esta válvula solenoide neumática de 24 V CC. Con solo 2,8 W a 3,0 W, mantiene la acumulación de calor al mínimo: sin sobrecalentamiento de bobinas, sin desperdicio de energía ni fuentes de alimentación de gran tamaño.
La compatibilidad con 24 VCC es otra gran ventaja. Si alguna vez ha tenido que lidiar con sistemas de voltaje mixto (110 V CA aquí, 24 V CC allá), verá el valor aquí. Esta válvula funciona con los mismos 24 VCC que alimentan sus PLC y sensores, lo que simplifica el diseño de su panel de control. Sin relés, sin convertidores de voltaje, sin componentes adicionales, solo conexión directa.
¿Y el grado de protección IP65? Esto significa que esta válvula solenoide neumática de 24 V CC sigue funcionando incluso en entornos polvorientos o húmedos, sin preocupaciones de que la entrada de humedad o la contaminación por polvo afecten el rendimiento.
La anulación manual es un simple botón-que le permite cambiar manualmente la válvula durante la instalación o la resolución de problemas, sin necesidad de energía. Esto ahorra tiempo durante la configuración y facilita el diagnóstico.
Qué significa para tu panel de control
Hablemos de resultados prácticos. Cuando se utiliza una electroválvula neumática de 24Vdc suceden cosas buenas.
Su panel de control se mantiene fresco: un bajo consumo de energía significa menos calor, lo que significa gabinetes más pequeños y menores costos de enfriamiento. Su PLC se integra directamente: sin relés, sin convertidores de voltaje ni componentes adicionales. Su sistema sigue siendo confiable: la bobina de 24 V CC es inmune a las caídas y sobretensiones que afectan a los sistemas de CA.
Simplifica su inventario de repuestos: un voltaje para todo su sistema de control. Reduce el tiempo de instalación: menos componentes que cablear, menos cosas que pueden salir mal. Y su equipo de mantenimiento dedica menos tiempo a solucionar problemas relacionados con el voltaje-.
Se cambian menos válvulas porque duran más: el procesamiento especial del carrete reduce la fricción y ofrece más de 15 millones de ciclos de vida útil. Tendrá que lidiar con menos paradas no planificadas y su producción seguirá funcionando sin problemas.
Respaldado por números reales
No nos limitamos a hacer afirmaciones: probamos estas válvulas correctamente.
La válvula solenoide neumática de la serie 4V de 24 V CC está diseñada para manejar un rango de presión de trabajo de 0,15 a 0,8 MPa, con una presión de prueba de 1,2 MPa, lo que le brinda un sólido margen de seguridad. El rango de temperatura de funcionamiento es de -20 grados a 70 grados, cubriendo prácticamente todos los entornos industriales interiores.
La bobina de 24 V CC consume solo 2,8 W (serie 4V110) o 3,0 W (serie 4V210/4V310), con una tolerancia de voltaje de ±10 %. Las áreas seccionales efectivas varían desde 8,6 mm² (Cv=0.51) hasta 50 mm² (Cv=2.79) en toda la serie, lo que ofrece una capacidad de flujo adaptada a su aplicación. La frecuencia máxima de funcionamiento alcanza hasta 5 ciclos por segundo (o 4 ciclos por segundo para 4V310).
Estas son especificaciones probadas-en el campo. La serie de 4V con bobinas de 24V CC se ha instalado en miles de paneles de control en todo el mundo y funciona de manera confiable en líneas de empaque, estaciones de ensamblaje, celdas robóticas y más.
Tabla de datos técnicos
|
Parámetro |
4V110-24VCC |
4V210-24VCC |
4V310-24VCC |
4V410-24VCC |
|
Medio de trabajo |
Aire filtrado (40μm) |
Aire filtrado (40μm) |
Aire filtrado (40μm) |
Aire filtrado (40μm) |
|
Tamaño del puerto |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
|
Voltaje de la bobina |
24 VCC |
24 VCC |
24 VCC |
24 VCC |
|
Consumo de energía |
2.8W |
3.0W |
3.0W |
3.0W* |
|
Tolerancia de voltaje |
±10% |
±10% |
±10% |
±10% |
|
Área efectiva (5/2) |
10,2 mm² (Cv=0.6) |
17,0 mm² (Cv=1.0) |
28,0 mm² (Cv=1.65) |
50,0 mm² (Cv=2.79)* |
|
Área efectiva (5/3) |
8,6 mm² (Cv=0.51) |
13,6 mm² (Cv=0.8) |
21,3 mm² (Cv=1.25) |
30,0 mm² (Cv=1.77)* |
|
Presión de trabajo |
0,15 ~ 0,8 MPa |
0,15 ~ 0,8 MPa |
0,15 ~ 0,8 MPa |
0,15 ~ 0,8 MPa |
|
Presión de prueba |
1,2 MPa |
1,2 MPa |
1,2 MPa |
1,2 MPa |
|
Temperatura de funcionamiento |
-20~70 grados |
-20~70 grados |
-20~70 grados |
-20~70 grados |
|
Máx. Frecuencia (5/2) |
5 ciclos/seg |
5 ciclos/seg |
4 ciclos/seg |
3 ciclos/seg* |
|
Máx. Frecuencia (5/3) |
3 ciclos/seg |
3 ciclos/seg |
3 ciclos/seg |
2 ciclos/seg* |
|
Clasificación de protección |
IP65 |
IP65 |
IP65 |
IP65 |
|
Material del cuerpo |
aleación de aluminio |
aleación de aluminio |
aleación de aluminio |
aleación de aluminio |
|
Peso (bobina única) |
120g |
220g |
310g |
- |
|
Peso (Doble Bobina 5/2) |
175g |
320g |
400g |
- |
|
Peso (Doble Bobina 5/3) |
252g |
360g |
450g |
- |
Vídeo del producto
A continuación se ofrece un recorrido rápido: instalación, funcionamiento y un ejemplo de aplicación en el mundo real-para que pueda ver esta válvula solenoide neumática de 24 V CC en acción.
Consejos de instalación y mantenimiento: algunas cosas que hemos aprendido en el campo
Hemos visto estas válvulas instaladas en todo tipo de aplicaciones y, a lo largo del camino, hemos aprendido algunos consejos prácticos:
- Móntelo de forma segura.Utilice los orificios de montaje en el cuerpo de la válvula; la vibración puede afectar el movimiento del carrete si la válvula no está asegurada adecuadamente.
- Filtra tu aire.Utilice un filtro de 40 μm o más fino aguas arriba: el aire contaminado es la principal causa de falla de la válvula.
- Verifique su voltaje.Asegúrese de que el voltaje de suministro sea estable a 24 V CC; un voltaje fuera de ±10 % puede afectar el rendimiento del cambio.
- Utilice la anulación manual durante la configuración.El botón de anulación manual-le permite probar su circuito neumático sin aplicar energía, una característica útil durante la instalación y la resolución de problemas.
- Reemplace las bobinas si es necesario.Las bobinas son reemplazables: no es necesario reemplazar toda la válvula si falla una bobina.
- Mantenga su panel de control fresco.El bajo consumo de energía de 2,8 W a 3,0 W ayuda, pero una buena ventilación nunca está de más.
Eso es todo: unos cuantos hábitos sencillos mantendrán tu válvula solenoide neumática de 24 V CC funcionando-sin problemas durante mucho tiempo.
Preguntas frecuentes: preguntas que nos hacen todo el tiempo
P1: ¿Qué voltaje utiliza esta válvula?
R: Esta es una válvula de 24 VCC; funciona con alimentación estándar de 24 VCC, el mismo voltaje que utilizan la mayoría de los PLC y controladores industriales.
P2: ¿Cuál es el consumo de energía?
R: La bobina de 24 VCC consume solo 2,8 W (serie 4V110) o 3,0 W (serie 4V210/4V310), lo que mantiene la acumulación de calor al mínimo y reduce los costos de energía.
P3: ¿Puedo utilizar esta válvula con un PLC?
R: Sí. La bobina de 24 VCC está diseñada para conexión directa a salidas de PLC, salidas de relé y otras señales de control estándar de 24 VCC, sin necesidad de convertidor de voltaje.
P4: ¿Cuál es la diferencia entre 5/2 vías y 5/3 vías?
R: Una válvula de 5/2 vías tiene dos posiciones y cinco puertos; se utiliza para el control de extensión/retracción de cilindros de doble-acción. Una válvula de 5/3 vías tiene tres posiciones: agrega una posición central (cerrada, de escape o de presión) para aplicaciones que requieren control de parada media.
P5: ¿Qué tamaños de puerto están disponibles?
R: G1/8, G1/4, G3/8 y G1/2 están disponibles en toda la serie.
P6: ¿Es reemplazable la bobina?
R: Sí, la bobina es un componente reemplazable, por lo que no es necesario reemplazar toda la válvula si falla una bobina.
